高位消防水箱及其附屬設施設置不符合要求

1、問題描述

1）高位消防水箱在屋頂露天設置時，人孔及進出水管閥門沒有采取保護措施；【圖示1】

2）高位消防水箱進水管和出水管設置位置不符合規范要求；【圖示2】

3）高位消防水箱在屋頂露天設置時，未采取保溫措施。

2、規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：

　　5.2.4高位消防水箱的設置應符合下列規定：

　　1 當高位消防水箱在屋頂露天設置時，水箱的人孔以及進出水管的閥門等應采取鎖具或閥門箱等保護措施；【圖示3】

　　2 嚴寒、寒冷等冬季冰凍地區的消防水箱應設置在消防水箱間內，其他地區宜設置在室內，當必須在屋頂露天設置時，應采取防凍隔熱等安全措施?！緢D示4】

　　5.2.6高位消防水箱應符合下列規定：

　　6 進水管應在溢流水位以上接入，進水管口的最低點高出溢流邊緣的高度應等于進水管管徑，但最小不應小于100mm，最大不應大于150mm?！緢D示5】

3、圖示說明

1)錯誤做法

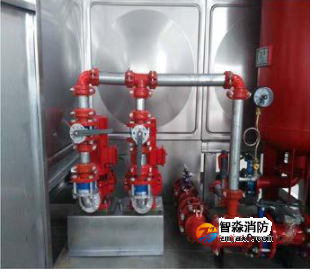

圖示1

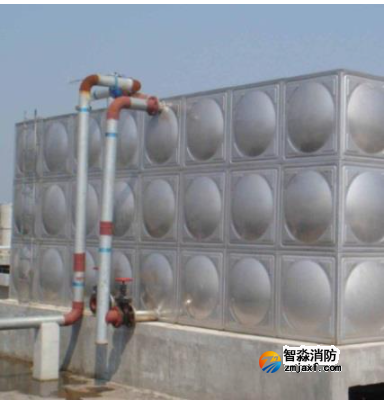

圖示2

2)正確做法

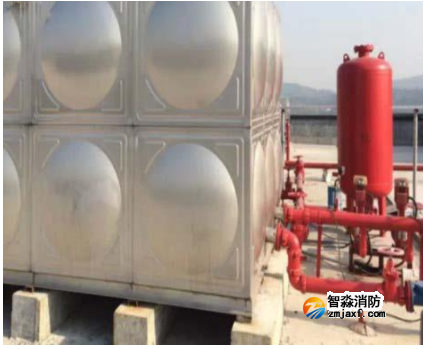

圖示3

圖示4

圖示5

來源：南京市建設工程消防驗收技術指南（試行）2021
